—、产品介绍

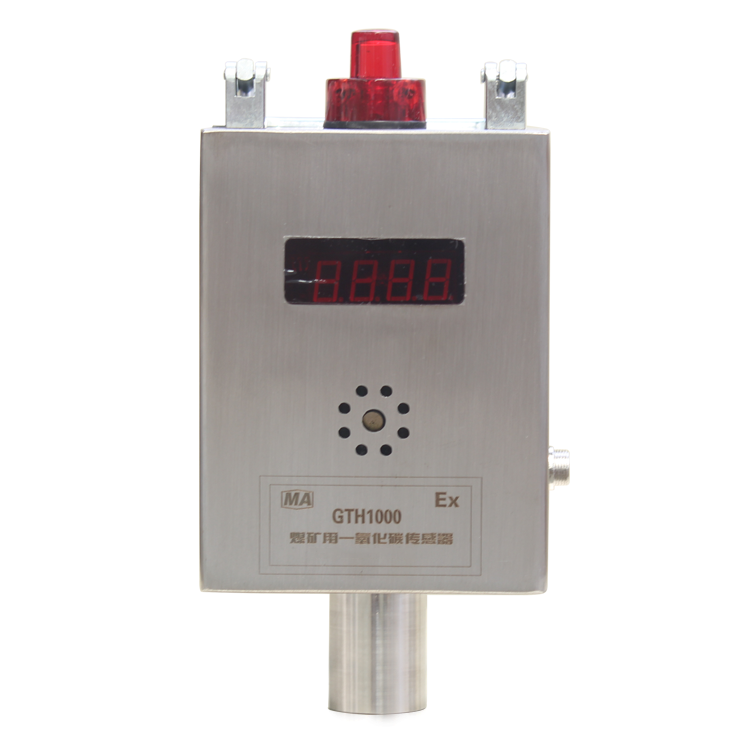

GTH1000煤矿用一氧化碳传感器（以下简称传感器）是一种带四位LED显示的专门用来监测一氧化碳浓度的固定式本质安全检测仪表。

1.1产品特点

a、传感器采用进口的带压力补偿的电化学敏感元件检测一氧化碳浓度，具有测量精度高、重复性好、使用寿命长等优点。

b、传感器有很好的防水、防尘措施，带有压力补偿，性能稳定、可靠。

c、零点、精度的调节及报警点、量程的设置都采用红外遥控调节。

d、传感器可连续检测一氧化碳浓度，并输出相应信号，还具有声光报警、故障自检功能。

e、整机功耗低，增加了传感器的传输距离。

f、传感器外壳采用高强度结构设计，抗冲击能力强。

1.2主要用途

传感器可用于环境检测，也可配上专用过滤器使用在瓦斯抽放管道及其他输气检测场所。

1.3使用环境

环境温度：0℃~45℃相对湿度：≤99%，无冷凝大气压力：30kPa-160Kpa贮存温度：-40℃~60℃可在有甲烷、煤层爆炸性气体中使用。

1.4结构

a：传感器尺寸：126*277*69mm

b：传感器重量：1.5kg

c：防护等级：IP65

二、主要技术参数

2.1防爆型式：矿用本质安全型，防爆标志：ExibIMb

2.2传感器为4位LED显示，分辨率1。

2.3工作电压：24VDC；工作电流：≤50mA；

2.4输出信号：A：RS485B：频率200-1000HzC：电流4~20mA

2.5测量范围：（0~1000）×10-6CO。

2.6传输距离：与关联设备的传输距离不小于2km；

2.7响应时间：小于等于35sa、报警点默认设置24×10-6CO；b、报警声级强度在其1m远处的声响不小于80dB；光信号在20m处清晰可见。

2.8本安参数：Ui：25VIi：490mACi：1μFLi：33μH
