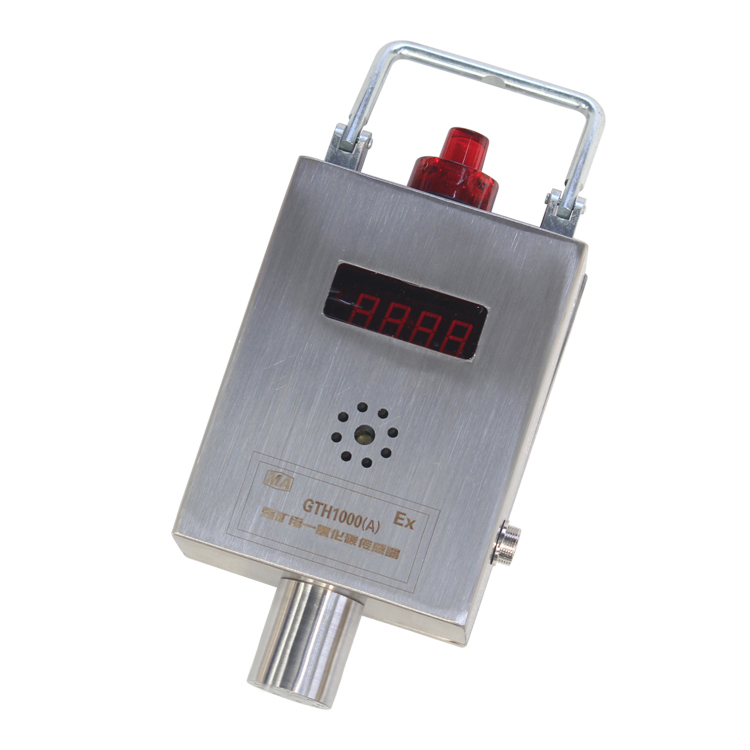

GTH1000(A)煤矿用一氧化碳传感器(以下简称传感器)主要用于煤矿井下监测一氧化碳气体浓度。它可以连续自动地将井下一氧化碳浓度转换成标准电信号输送给关联设备，并具有就地显示浓度值，超限声光报警等功能。该传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统配套，适用于有自燃倾向的采掘工作面、回风巷、采空区等地点固定使用。防爆型式：矿用本质安全型，防爆标志：Exib I Mb。可应用于煤矿有瓦斯和粉尘爆炸的危险场所中。

GTH1000A煤矿用一氧化碳传感器主要技术参数:

1.供电电源

a) 额定工作电压：DC 24 V；

b) 工作电流：≤50 mA；

2. 传感器测量范围：（0～1000）×10-6CO

3. 显示值的稳定性和基本误差

a) 显示值稳定性

在（0～1000）×10-6 CO范围内，一氧化碳浓度恒定时，传感器显示值或输出信号值（换算为一氧化碳浓度值）变化量不超过4×10-6 CO。

b) 传感器的测量基本误差应符合表1的规定。

4. GTH1000(A)矿用一氧化碳传感器输出信号制式

a) RS485输出信号：

① 传输口数量：1路；

② 传输方式：主从式、半双工、RS485；

③ 传输速率：4800bps；

④ 信号电压峰峰值：（2～12）V；

b) 频率型：200Hz～1000Hz，高电平不小于3V（负载电阻1.5kΩ），低电平不大于0.5V，其正、负脉冲宽度均大于0.3ms。

5 .传输距离

传感器到分站和电源箱的传输距离：当关联设备为KDW660/24B矿用隔爆兼本安型直流稳压电源时，最大传输距离6km（使用电缆导线截面积不小于1.5mm2）。分站显示值或输出信号值（换算为一氧化碳浓度值）应不超过基本误差的规定。

6. 响应时间：传感器的响应时间不大于30 s。

7. 功能

a) 传感器具有遥控调校功能，遥控距离：（0～5）m，遥控角度：0～30°。

b) 传感器采用数码管显示，其分辨率为1×10-6CO。

c) 报警功能

① 报警点在测量范围内可任意设置，报警值与设定值的差值不超过±2×10-6CO。

② 报警声级强度在距离1m远处的声响信号的声压级不小于80dB（A），光信号在黑暗环境中20m远处清晰可见。

8. 防护等级：IP65

9. 显示方式：四位红色数码管显示
