—、产品介绍

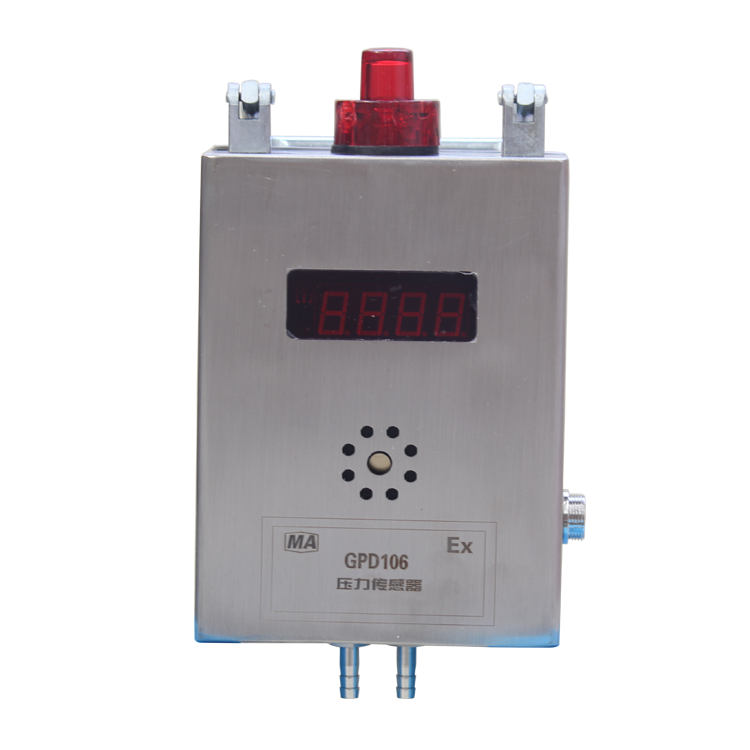

GPD106压力传感器是一种带四位显示的工业用压力测量仪器。具有工作稳定、测量准确、整机功耗小、使用寿命长等优点。为矿用本质安全型，适用于测量两不同压力之间的压力差，被测介质为无腐蚀性气体。

二、使用环境

a)环境温度：0℃～40℃；

b)平均相对湿度：不大于95%（+25℃）；

c)大气压力：86kPa～106kPa;

d)无显著振动和冲击的场合；

e)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；

f)有甲烷和煤尘爆炸危险的煤矿井下。

三、主要技术特点

1、主要功能

A、由配套设备向传感器提供电源，传感器实时显示差压测量值并输出相对应的模拟信号。

B、传感器为4位LED显示，小于10分辨率为0.01KPa，大于10分辨率为0.1KPa。

2、结构

A、尺寸：126mmx259mmx69mm

B、重量：1.5kg.

C、防护等级：IP65

四、主要技术特征

1、防爆型式：矿用本质安全型，防爆标志：EXibIMbVIi：490mACi：1μFLi：33μH

2、本安参数：Ui：25VIi：490mACi：1μFLi：33μH

3、额定工作电压：24VDC；额定工作电流：≤50mA

4、测量范围：（绝对压力76～106kPa）（差压-25～5kPa）；

5、输出信号：

a、4mA～20mA（额定电压下负载电阻250）;

b、频率型：200Hz～1000Hz（脉冲宽度大于0.3ms）

c、RS485传输，传输速率：2400/9600bps，电平不小于3V。

6、基本误差：±2%;

7、重复性误差：±2%;

8、回程误差：±2%;

9、功能：

a、传感器具有遥控调校功能；

b、传感器具有声光报警，报警自检功能；

c、传感器具有将检测到的压力信号转换成电流模拟量、频率信号和RS485信号输出
