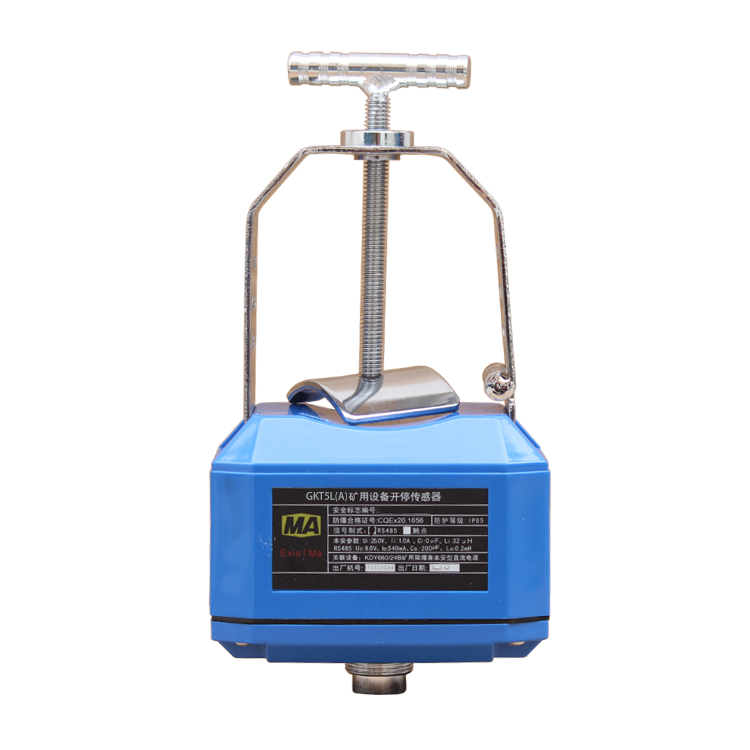

GKT5L(A)矿用设备开停传感器（以下简称传感器），主要用于监测煤矿井下机电设备（如采煤机、运输机、提升机、破碎机、局扇、泵站、风机等）的开停状态，并把检测到的设备开停信号转换成各种标准信号传输给煤矿监测监控系统，可实现由地面对全矿电气设备开停状态进行集中连续自动监测。该传感器系矿用本质安全型，采用新型优化设计。具有结构新颖、安装使用方便、功耗低、适应性强、性能稳定可靠、免维护等特点。输出形式适合与国内外各种监测系统配套，适用于监测供电电流大于5A的各种交流驱动的机电设备。

GKT5L(A)矿用设备开停传感器技术参数

1.传感器

    a、工作电压：DC9V～24V。

    b、工作电流≤15mA

2.被监测设备参数

被监测设备工作电流为：AC(5±1)A;

被监测设备供电电缆种类和直径：非屏蔽、非铠装电缆，电缆外径Φ（16～60）mm。

3.传感器的响应时间≤1s

4. 输出信号

    4.1、RS485输出信号（接分站）

    ①传输口数量：1路；

    ②传输方式：半双工、RS485；

    ③传输速率：4800bps；

    ④信号电压峰峰值：（2～12）V

    4.2、电流型输出信号（接分站）

      a、恒流（0—1—5）mA输出：

           被控设备断线时输出：（0±0.15）mA；

           被控设备停时输出：（1±0.15）mA；

           被控设备开时输出：（5±0.5）mA。

       b、恒流（0—5—10）mA：

           被控设备断线时输出：（0±0.15）mA；

           被控设备停时输出：（5±0.5）mA；

           被控设备开时输出：（10±1）mA；
