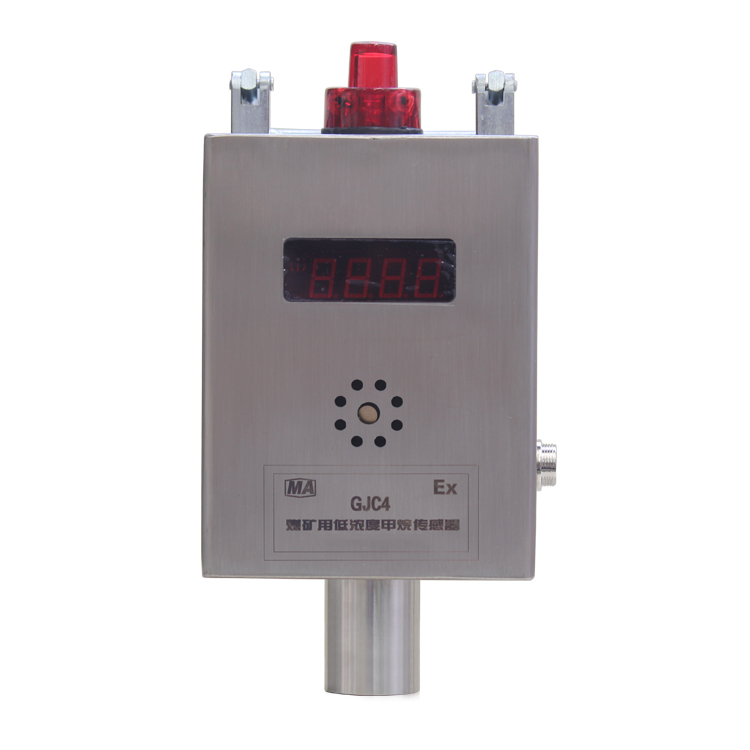

管道甲烷传感器是一种专门用以监测煤矿瓦斯抽放管道内瓦斯气体浓度的固定式本质安全型检测仪表。仪器采用特殊的防尘、防水等措施，可有效克服管道内目标气体各种参数变化带来的影响，实现0百分之CH4～100CH4范围内瓦斯气体的准确测量并地显示，同时将瓦斯浓度值转换成标准电信号传输给关联设备。管道甲烷传感器还具有声光报警、断电信号输出，故障自检等功能。

管道甲烷传感器故障处理：

故障现象 原因分析 处理方法

管道甲烷传感器无任何显示 电源未接通电源回路开路 电源回路短路 D6短路 D5开路 IC8故障 JT1故障 IC1故障 接通电源检查、修复 检查、排除 更换 更换 更换 更换 更换

个别数码管无显示 数码管阴极线路断路数码管损坏 检查、处理更换

个别数码管显示缺段 数码管虚焊数码管损坏 重新焊接更换

所有数码管显示缺相同段 RP1段限流电阻开路段线路断路 段线路短路 IC1故障 更换检查、处理 检查、处理 更换

所有数码管显示多相同段 段线路间短路 检查、处理

管道甲烷传感器重复启动长鸣并显示“ 0 ” IC1故障 更换

设定敏感元件工作电压失败 开关稳压电源故障电流平衡电路故障 检测模块故障 敏感元件或其联接线路故障 按键顺序错误 IC2损坏 检查、处理检查、处理 检查、处理 检查、处理   正确按键 更换

硬件调零失败 同上 同上

精度调整失败 气样浓度过低敏感元件失效 换合适气样更换

报警值调整失败 IC1故障 更换

输出制式设置失败 IC1故障 更换
